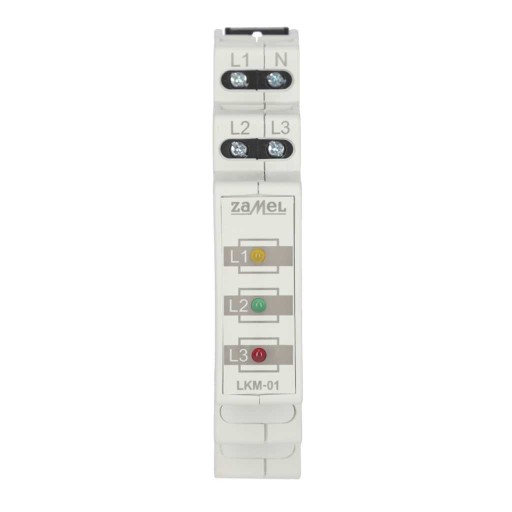

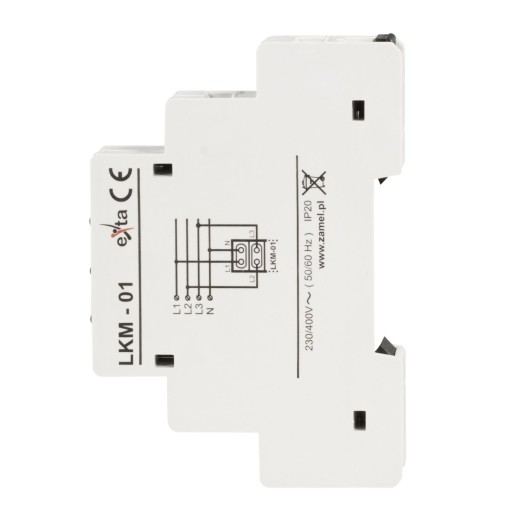

ИНДИКАТОР МОЩНОСТИ ЗАМЕЛЬ ЛКМ-01-40

WSKAŹNIK ZASILANIA 230V/400V LED CZERWONA/ZIELONA/ŻÓŁTA TN

• KOD TOWARU: ZAMEL-LKM-01-40

CHARAKTERYSTYKA PRODUKTU

• Wskaźnik zasilania LKM-01 służy do sygnalizacji napięcia w sieci trójfazowej.
• Sygnalizacja realizowana jest przy pomocy trzech diod LED oznaczonych L1, L2, L3.
• Dostępne są cztery wersje kolorystyczne diod LED (czerwona, zielona, żółta, mieszana).
• Wskaźnik zasilania LKM-01 może być zastosowany w sieci trójfazowej TN. (z przewodem neutralnym N).

DANE TECHNICZNE

• Zaciski zasilania: L1, L2, L3, N
• Znamionowe napięcie zasilania: 230/400 V AC
• Tolerancja napięcia zasilania: -15 / +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu w wersji 10/20/30/40: 1,5 / 6 / 0,9 / 2,8 mA
• Wskaźnik zasilania: 3x dioda LED (żółta, zielona, czerwona)
• Liczba zacisków przyłączeniowych: 4
• Przekrój przewodów przyłączeniowych: 0,2 / 2,5 mm2
• Temperatura pracy: -20 / +45 C
• Pozycja pracy: dowolna
• Mocowanie obudowy: szyna TH 35 (wg PN-EN 60715)
• Stopień ochrony obudowy: IP20 (PN-EN 60529)
• Klasa ochronności: II
• Kategoria przepięciowa: II
• Stopień zanieczyszczenia: 2
• Napięcie udarowe: 1 kV (PN-EN 61000-4-5)
• Wymiary: jednomodułowa (17,5 mm) 90x17,5x66 mm
• Waga: 47 g
• Zgodność z normami: PN-EN 62094-1, PN-EN 61000-4-2,3,4,5,6,11

CECHY FUNKCJONALNE PRODUKTU

• Optyczna sygnalizacja obecności napięcia poszczególnych faz,
• łatwa adaptacja do nietypowych zastosowań,

• diody LED o podwyższonej emisji światła,
• obudowa jednomodułowa,

• duża trwałość elementów świecących,
• montaż na szynie TH 35.

MONTAŻ

1. Rozłączyć obwód zasilania bezpiecznikiem, wyłącznikiem nadmiarowoprądowym lub rozłącznikiem izolacyjnym przyłączonymi do odpowiedniego obwodu.
2. Sprawdzić odpowiednim przyrządem stan beznapięciowy na przewodach zasilających.
3. Zamontować urządzenie LKM-01 w rozdzielnicy na szynie TH 35.
4. Podłączyć przewody pod zaciski zgodnie ze schematem podłączenia.
5. Załączyć obwód zasilania
