Комплект солнечных батарей Солнечная панель 460 Вт + контроллер заряда 30 А 12/24 В

PANEL SŁONECZNY ZESTAW SOLARNY 460W + REGULATOR 30A

Proponowany zestaw umożliwia wykorzystanie energii słonecznej do ładowania akumulatora 12/24V.

Zgromadzona energia może być wykorzystana do zasilania urządzeń lub oświetlenia o napięciu 12/24V (takie jak z gniazdka zapalniczki w samochodzie). Możliwe jest również zastosowanie przetwornicy z 12/24V na 230V prądu zmiennego do zasilania typowych urządzeń elektrycznych.

Ten zestaw rozwiązuje problem dostępu do energii elektrycznej w:

• kamperze lub przyczepie kempingowej
• Na łódce, jachcie, housebotcie
• Na działce rekreacyjnej, domek letniskowy.

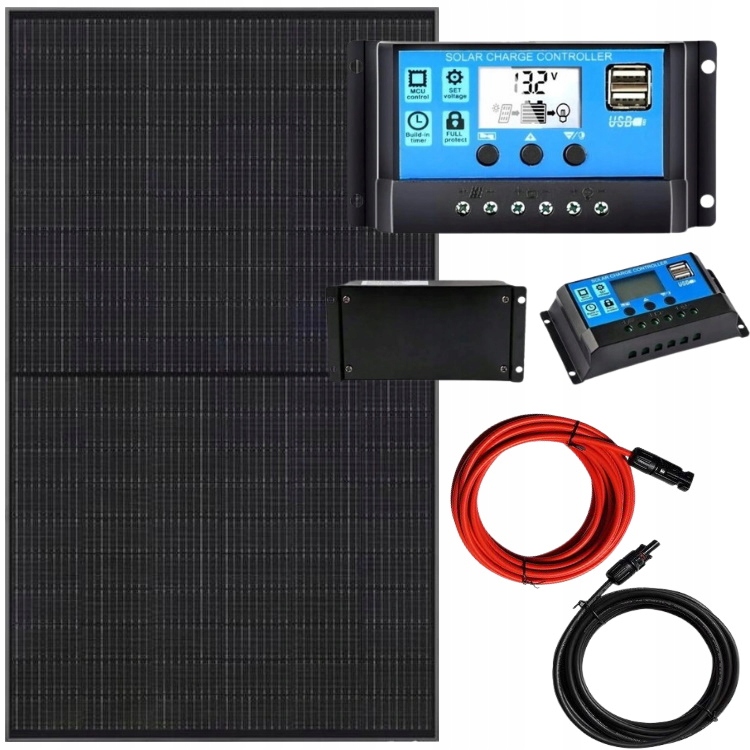

W zestawie otrzymujesz:

Panel Solarny  460W FULL BLACK MONO HALFCUT 176,2cm×113,4cm×3cm

Dane techniczne panelu fotowoltaicznego:

• Producent: JaSolar
• Moc: 460 Wp
• Długość: 1762 x 1134 x 30 mm
• Kolor ramy: Czarny FULLBLACK
• Złącze MC4-EVO2
• Seria: N-type 182mm
• Materiał ogniwa: Monokrystaliczny
• Liczba ogniw: 108
• Max. Napięcie: 1500 [V]
• VOC: 40.60
• Napięcie Vmp: 32.47 [V]
• Prąd Isc: 14.43 [A]
• Napięcie otwartego obwodu: 38,90 [V]
• Prąd zwarciowy: 13,66 [A]
• Sprawność STC: 23 [%]
• Degradacja w ciągu 25 lat:0.4 [%]
• Tolerancja mocy: 3 [%]
• Wsp. Temp. Pmpp: -0.29 [%/C]
• Wsp. Temp. Uoc: -0.25 [%/C]
• Waga: 22 [kg]
• Temperatura pracy: -40 do +70 [°C]

Technologia HALFCUT

Większa moc

Producenci coraz bardziej starają się usprawniać oferowane produkty. Jednym z usprawnień jest właśnie technologia ciętych płytek. Taki sposób ułożenia płytek krzemowych zwiększa przede wszystkim wydajność i klasę panelu. W dosłownym tłumaczeniu z takiego samego rozmiaru jesteśmy w stanie uzyskać większą moc modułu. To dlatego panele dużej mocy są dostępne właśnie w technologii half-cut.

Mniejsze straty mocy modułu

To nie koniec atutów. Jednym z największych plusów jest wielokrotnie mniejsza strata mocy w porównaniu ze standardowymi panelami. Płytka krzemowa przecięta w pół jest dużo mniejsza, przez co generuje dużo niższy prąd. Ten jest wprost proporcjonalny do jej wielkości. Starty natomiast są silnie zależne od oporu. W technologii modułów half-cut jest nawet 5-krotnie mniejszy niż w tradycyjnej. Jest to z pewnością największy atut. Finalnie moduł generuje mniejsze starty, co przekłada się na wyższą sprawność i uzysk z zainstalowanego m2.

Zmniejszone ryzyko zacienienia

Moduły half-cut posiadają jeszcze jedną zaletę, o której warto powiedzieć. Są mniej narażone na ryzyko zacienienia w obliczu tradycyjnych technologii. I nie mamy tu na myśli zacienienia spowodowanego pobliskim drzewem czy innym obiektem. Często gdy o tym wspominamy klientom, ci zapewniają nas, że w pobliżu planowanej inwestycji nie ma elementów powodujących zacienienie. Niestety większość z nas zapomina o efektach atmosferycznych, które mogą to zacienienie powodować. Przykładem może być śnieg.

W modułach half-cut znajdziemy więcej diod bocznikujących. Wynika to wprost z budowy modułu. Panel podzielony jest na dwie części. Część górną i część dolną. Obie są ze sobą połączone równolegle, a za ich pracę odpowiada osobna dioda bocznikująca tak, aby mogły pracować również niezależnie od siebie. Dodatkowo każda z części posiada własne szeregi spiętych płytek, które są również zabezpieczone osobnymi diodami. Najczęściej po 20 płytek krzemowych. To pozwala na oddzielną pracę szeregów wewnątrz części górnej i dolnej.

REGULATOR NAPIĘCIA 30A 12/24V Z FUNKCJĄ ZMIERZCHOWĄ I 2x USB

Funkcje regulatora:

• Regulator posiada programowalną funkcję czujnika zmierzchowego.
• Istnieje możliwość uruchomienia podłączonego odbiornika po zachodzie słońca na konkretną ilość godzin.
• Ponadto regulator może zostać w przyszłości rozbudowany o kolejne panele, dzięki czemu możemy pozyskiwać większą ilość prądu.
• Regulator ładuje akumulatory metodą PWM. Moduluje zakres napięcia od 0 do 100%, co pozwala na szybkie i stabilne ładowanie akumulatora niezależnie od pogody i stanu systemu solarnego.
• PODWÓJNE ZŁĄCZE USB

Zabezpieczenia regulatora:

• Zwarcie baterii słonecznej.
• Przeciążenie po stronie odbiornika.
• Odwrócona polaryzacja akumulatora.
• Ochrona przed przegrzaniem.

Ustawienia regulatora:

• Włączanie/wyłączanie odbiorników.
• Włącznik zmierzchowy (włączanie odbiorników na dany czas po zachodzie słońca).
• Programowalny do 15h.

DANE TECHNICZNE REGULATORA:

• Nastawne zabezpieczenie przed rozładowaniem od: 10V /20,0V
• Nastawny punkt przywrócenia obciążenia: 12V /25V
• Maksymalne napięcie wejściowe(z paneli): <50V
• Klasa ochrony: IP30
• Max. prąd ładowania (prąd paneli): 30A
• Max. prąd obciążenia: 30A
• Napięcie pracy: 12V 24V DC
• Pobór własny: < 6mA
• Temperatura pracy: -35℃ do +60 ℃
• Wymiary: 133/70/33mm
• Kompensacja ładowania ze względu na temp.: -30,0mV/1 st. C/2V
• Wyjście USB: 5V/2A (podwójne)

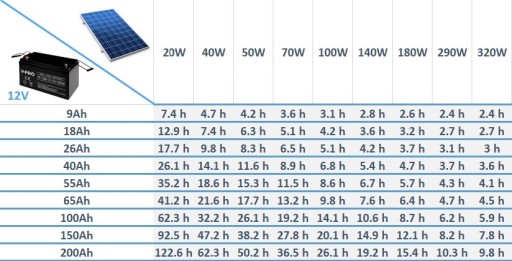

CZAS ŁADOWANIA AKUMULATORÓW

Przedstawiona obok tabela prezentuje czas potrzebny do naładowania dostępnych na rynku akumulatorów w zależności od mocy układu fotowoltaicznego.

Bateria słoneczna bez problemu naładuje w słoneczny dzień akumulator pojemności 100 Ah w nieco ponad 6h od pełnego rozładowania !!!

UWAGA: w zestawie nie ma akumulatora. Do tego zestawu zalecamy akumulator żelowy lub kwasowy minimum 100Ah.

Oczywiście można zastosować mniejszy, ale ilość zgromadzonej energii będzie mniejsza, a także żywotność będzie skrócona. Generalnie czym większy akumulator tym lepiej.

Regulator ładowania kontroluje proces ładowania akumulatora i zabezpiecza go przed nadmierny naładowaniem lub rozładowaniem.

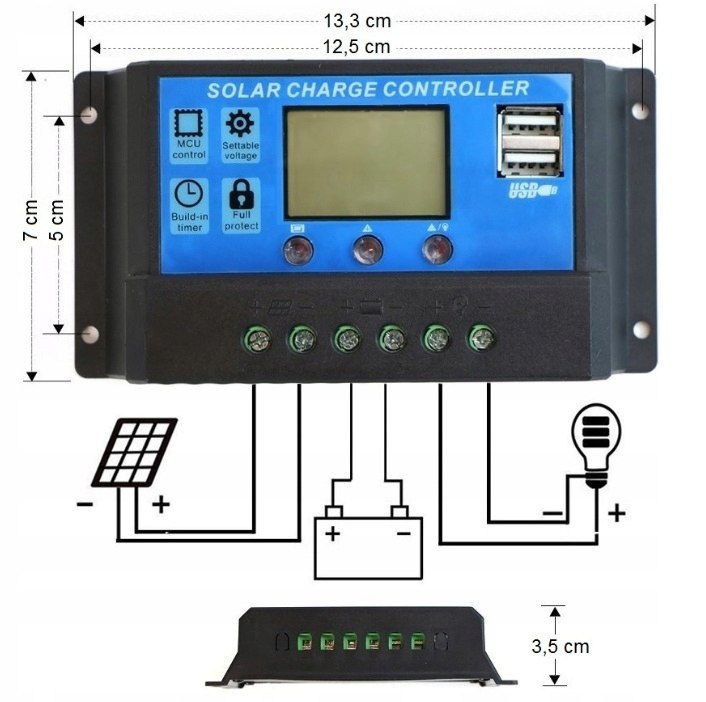

Kolejność podłączania:

1. Akumulator

2. Panel PV

3. Obciążenie (symbol żarówki)

UWAGA: ZAWSZE przed podłączeniem upewnij się czy podłączasz prawidłowym biegunem czyli plus do plusa i minus do

minusa. Pomimo posiadanych zabezpieczeń błędne podłączenie może doprowadzić do uszkodzenia regulatora np.

przegrzania, a także do uszkodzenia akumulatora i panela PV

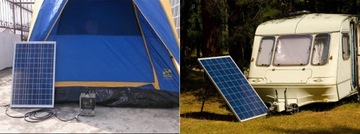

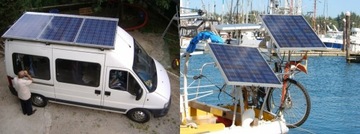

PRZYKŁADOWE ZDJĘCIA ZASTOSOWANIA PANELU
