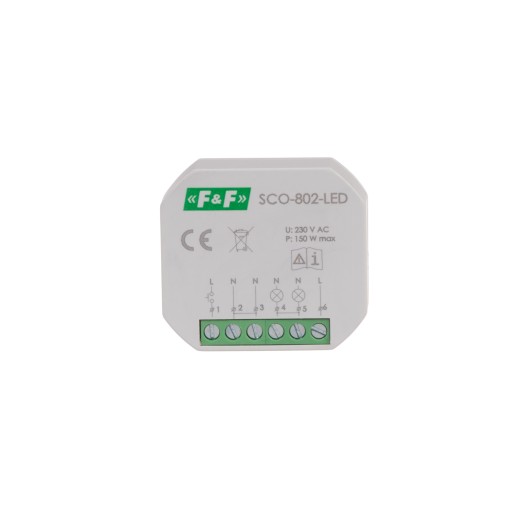

РЕГУЛЯТОР ОСВЕЩЕНИЯ F&F SCO-802-LED 230V

Ściemniacz oświetlenia SCO-802-LED 230V

Indeks do zamówień: SCO-802-LED, EAN13: 5902431673936

Ściemniacz oświetlenia  z pamięcią ustawień natężenia oświetlenia, z funkcją Softstart.

Uniwersalny ściemniacz oświetlenia SCO-802-LED przeznaczony jest do regulacji jasności ściemnialnych źródeł oświetlenia1, w szczególności oświetlenia LED, o mocy do 150 W2.

• Zastosowanie: oświetlenie LED
• Montaż: puszka podtynkowa O60
• Max moc podłaczonych lamp: 150 W

DANE TECHNICZNE

• Napięcie zasilania: 230 V AC, 50 Hz
• Maksymalny prąd obciążenia AC-1: 1,3 A
• Element wykonawczy: triak
• Pamięć stanu: TAK
• Pamięć stanu po zaniku zasilania: TAK
• Maksymalna moc podłączonych lamp: 150 W
• Zastosowanie: oświetlenie LED
• Przyłącze: zaciski śrubowe 1,5 mm2
• Moment dokręcający: 0,3 Nm
• Pobór mocy: 0,25 W
• Temperatura pracy: -25 ÷ 50 °C
• Wymiary: O54 (48×43 mm), wysokość: 20 mm
• Montaż: w puszce podtynkowej O60
• Stopień ochrony: IP20

Warunkiem poprawnej pracy ściemniacza jest podłączenie ściemnialnych źródeł światła. Należy upewnić się czy na opakowaniu lub w instrukcji źródła światła znajduje się wyraźna informacja o możliwości regulacji jasności.

Z uwagi na dużą różnorodność konstrukcji ściemnialnych lamp LED może, w rzadkich wypadkach, zdarzyć się że wybrana lampa nie będzie poprawnie współpracować ze ściemniaczem SCO-802 LED. Do typowych objawów takich przypadków zaliczyć można: niski zakres regulacji i migotanie światła. W związku z powyższym zalecane jest przeprowadzenie próby przed zamontowaniem ściemniacza.

Wartość orientacyjna. Graniczna wartość mocy uzależniona jest od konstrukcji oraz jakości podłączonych źródeł światła i w rzeczywistości może być znacząco niższa od podanej wartości.

DZIAŁANIE

Załączenie oraz wyłączenie oświetlenia następuje po krótkim naciśnięciu przycisku chwilowego podłączonego do wejścia sterującego ściemniacza3. Długie naciśnięcie przycisku powoduje płynne4 rozjaśnianie lub ściemnianie światła. Kolejne, długie naciśnięcie przycisku zmienia kierunek działania:

rozjaśnianie › ściemnianie lub ściemnianie › rozjaśnianie.

Po osiągnięciu wartości minimalnej lub maksymalnej dalsze trzymanie wciśniętego przycisku nie zmienia już poziomu jasności. Jeżeli ściemniacz ustawiony jest na wartość maksymalną, to kolejne długie naciśnięcie spowoduje zmniejszanie poziomu jasności. Jeżeli ściemniacz ustawiony jest na wartość minimalną, to kolejne, długie naciśnięcie przycisku spowoduje zwiększenie jasności.

Poziom jasności ustawiony długim naciśnięciem przycisku zachowywany jest w pamięci nieulotnej ściemniacza. Włączenie światła poprzez krótkie naciśnięcie przycisku przywraca ustawiony wcześniej poziom jasności.

• Jeżeli ustawiony jest niski poziom jasności to w momencie załączenia może nastąpić efekt mocniejszego rozjaśnienia światła, które następnie zostanie obniżone do ustawionej

wartości. Ma to na celu zapewnienie prawidłowego uruchomienia lamp LED. Światło załącza się w sposób płynny w czasie ok. 0,5÷1 sekundy.

• Czas przejścia od wyłączenia do pełnego poziomu jasności przy długim naciśnięciu przycisku w ściemniaczu SCO-802 wynosi około 10 sekund. Rzeczywista charakterystyka

rozjaśniania/ściemniania uzależniona będzie od konstrukcji źródeł światła. Może zdarzyć się że proces ten nie będzie płynny, np. w początkowym zakresie regulacji następować

będą duże zmiany poziomu jasności, a w końcowym bardzo małe.

SCHEMAT

Instalacja 2-przewodowa (tradycyjna)

Instalacja 3-przewodowa
