МОДУЛЬНЫЙ КОНТАКТОР ST63-40-M F&F

STYCZNIK ST63-40-M F&F

PRZEZNACZENIE

Styczniki elektromagnetyczne w obudowach modułowych do bezpośredniego montażu na szynie 35 mm.

Dodatkowy manipulator na czole pozwala na ręczne sterowanie stykami stycznika (niezależnie od stanu cewki) – pozwala to na ręczne załączanie lub rozłączanie obwodów, np. podczas prac instalacyjnych/ konserwacyjnych.

DANE TECHNINCZE

DZIAŁANIE

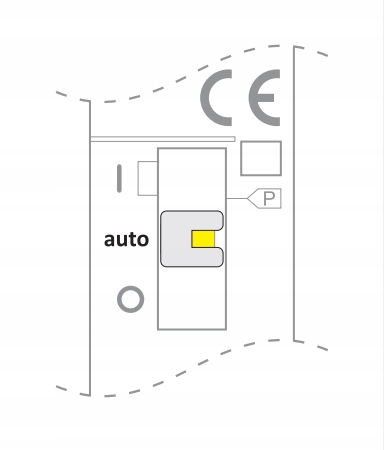

Działanie stycznika uzależnione jest od ustawienia przełącznika trybu pracy:

Pozycja „I” (górna pozycja)

Jeżeli cewka stycznika nie jest zasilona, to styki stycznika są zamknięte. Po podłączeniu zasilania stycznika przełącznik przestawia się samoczynnie w pozycję „Auto” i od tego momentu działa w trybie automatycznym. Aby zablokować styki w pozycji załączonej niezależnie od zasilania stycznika, to w pozycji „I” należy przesunąć w lewo żółtą dźwignię blokady

Pozycja „Auto” (środkowa pozycja)

Podanie zasilanie załącza stycznik i zamyka styki. Po odłączeniu zasilania następuje wyłączenie stycznika i otwarcie styków.

Pozycja „O” (dolna pozycja)

Styki stycznika pozostają otwarte niezależnie od obecności napięcia zasilania.

SCHEMAT

DEKLARACJA ZGODNOŚCI UE
