Radio  AM FM z obudową

do własnoręcznego montażu, lutowania.

Układ średnio łatwy  w montażu .

Czas montażu 180 minut.

Mały układ CD9088 do wlutowania nawierzchniowo SMD.

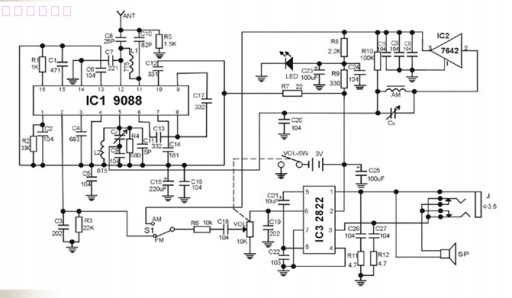

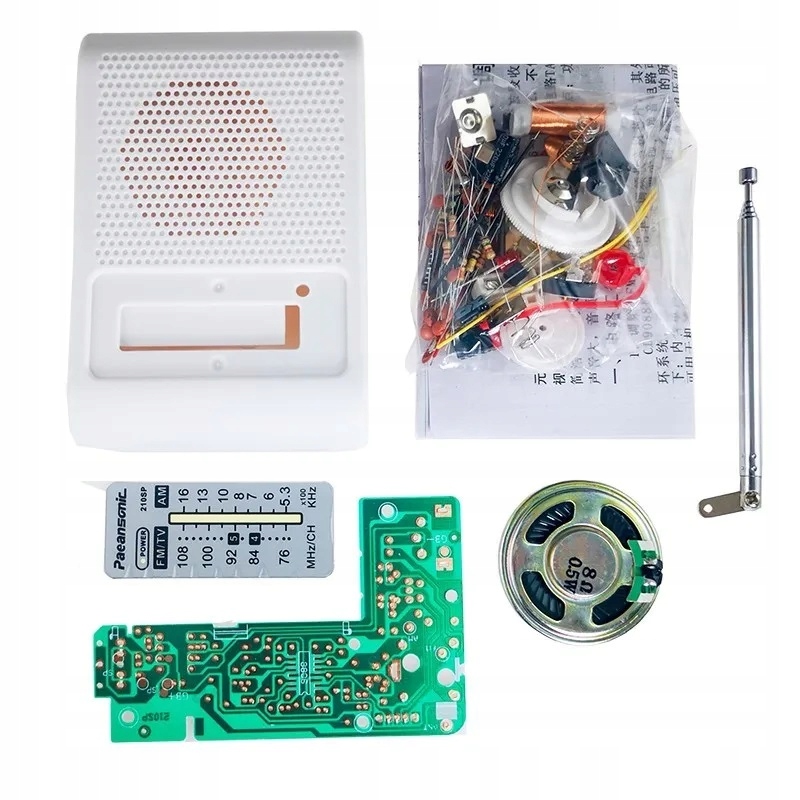

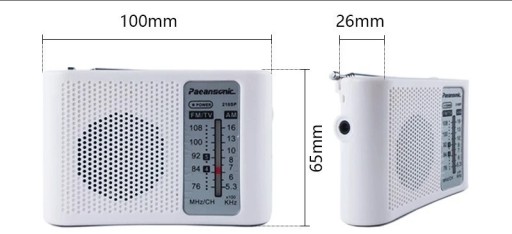

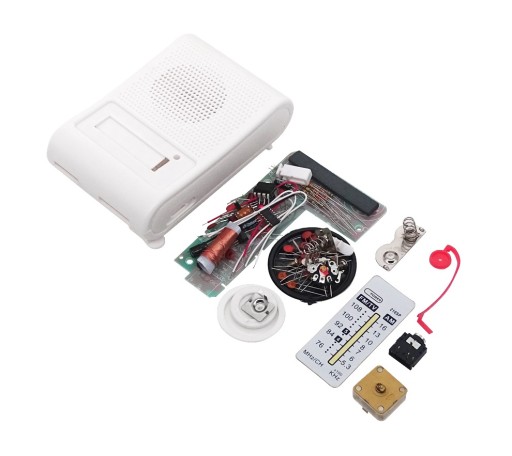

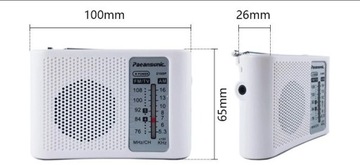

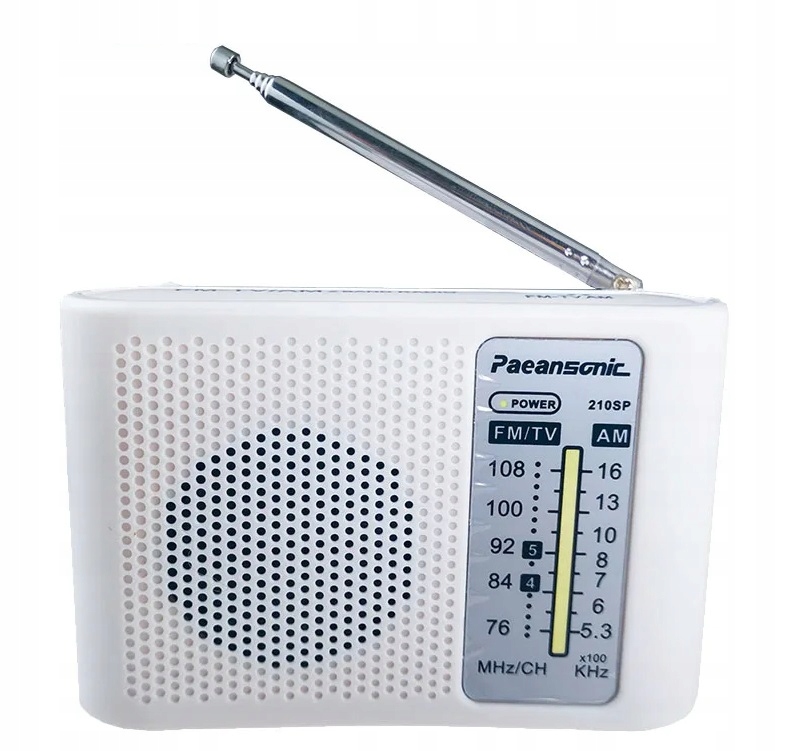

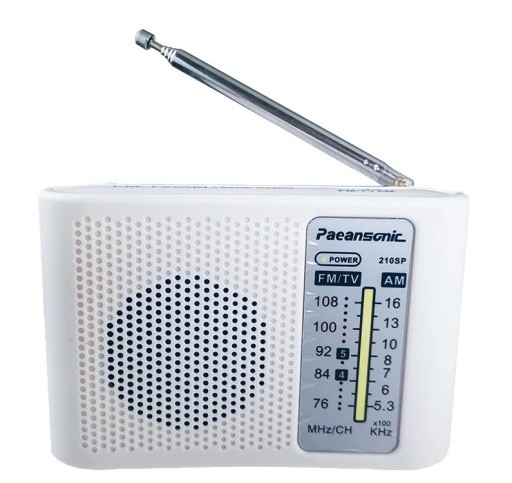

Zestaw do samodzielnego montażu radia AM/FM, który odbiera  zarówno pasmo AM z wykorzystaniem układu TA7642 (zakres częstotliwości 525-1605KHz), jak i pasmo FM z użyciem chipa CD9088 (zakres częstotliwości 76-108MHz). Wyróżnia się nowoczesnym wyglądem i jest dostarczany z obudową zewnętrzną. Układ wzmacniacza mocy wykorzystuje TDA2822, co zapewnia głośny i czysty dźwięk.

Zestaw ten jest przeznaczony dla entuzjastów elektroniki jako projekt edukacyjny lub hobbystyczny.

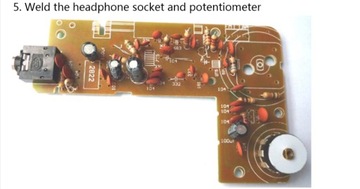

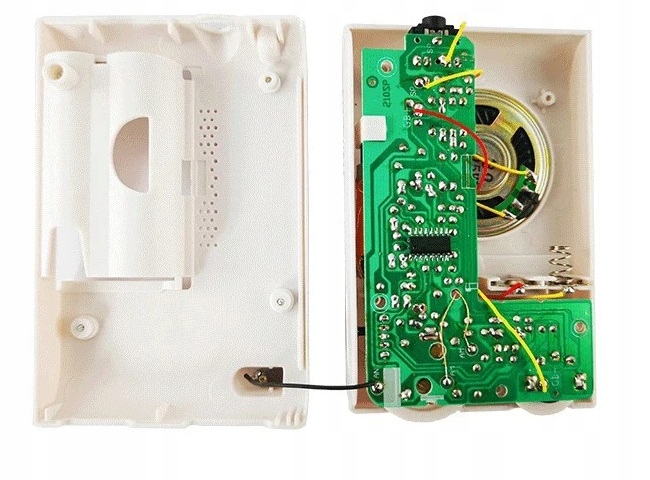

Odbiornik posiada wbudowany głośnik oraz gniazdo słuchawkowe.

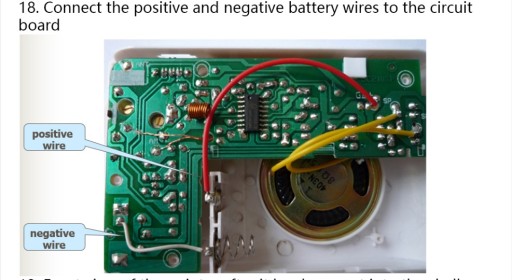

Zasilanie bateryjne 2 x AA (brak baterii w zestawie) do nabycia na naszych aukcjach.

Instrukcja montażu do pobrania

pod kodem QR lub

linkiem poniżej:

https://drive.google.com/file/d/1WOzqaqNNYnx8r--r3qP_HrI4rT8AX0Hs/view?usp=sharing

Instrukcja:

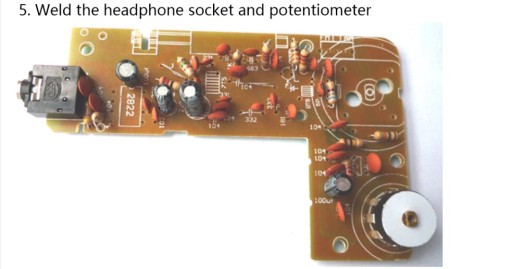

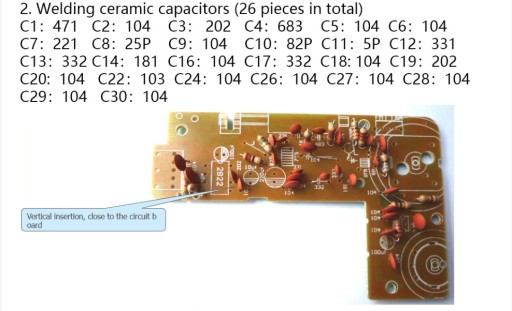

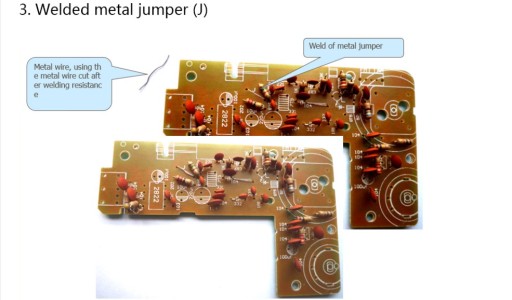

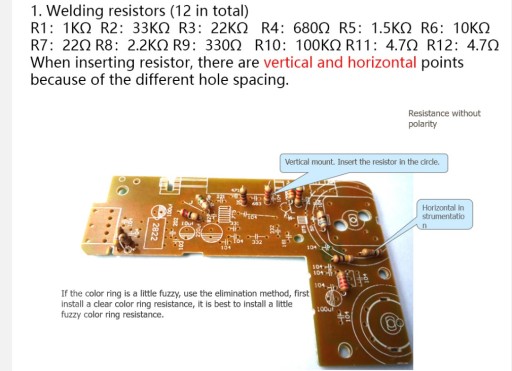

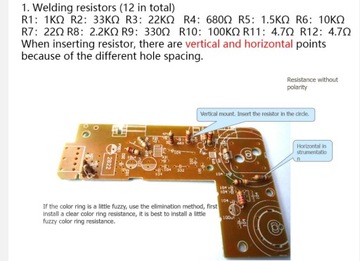

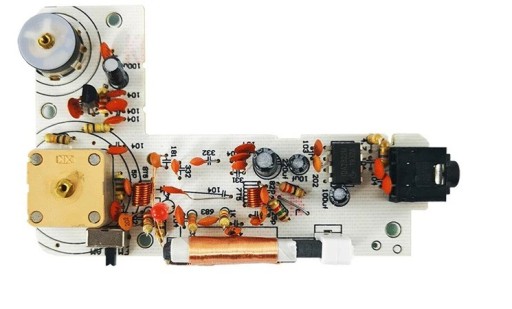

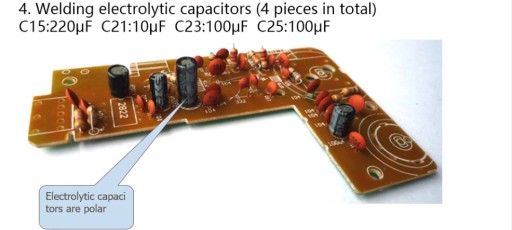

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
