СОНЕЛ LKZ-720 Локализатор Проводов и Кабелей Набор Датчик Кабелей LKZ-720

Lokalizator Przewodów i Kabli

Sonel LKZ-720

✔️ Lokalizacja przewodów i kabli pod napięciem oraz bez napięcia

✔️ Zasilanie: 4 x bateria alkaliczna AA lub 4 x akumulatorek Ni-MH

✔️ Pięć trybów pracy lokalizatora - napięciowy, prądowy, prądowo-napięciowy, mocowy i cęgowy

✔️ Funkcja 3D w odbiorniku - wykrywanie kierunku przepływu prądu

✔️ Jasna latarka LED

W zestawie znajduje się:

• 1 szt. LKN-720 Lokalizator kabli - nadajnik
• 1 szt.LKO-720 Lokalizator kabli - odbiornik
• 1 szt. Przewód 1,2 m czerwony 1 kV (wtyki bananowe) WAPRZ1X2REBB
• 1 szt. Przewód 1,2 m niebieski 1 kV (wtyki bananowe) WAPRZ1X2BUBB
• 1 szt. Przewód 20 m czerwony 1 kV na szpuli (wtyki bananowe) WAPRZ020REBBSZ
• 1 szt. Sonda ostrzowa niebieska 1 kV (gniazdo bananowe) WASONBUOGB1
• 1 szt. Sonda ostrzowa czerwona 1 kV (gniazdo bananowe) WASONREOGB1
• 1 szt. Sonda bezdotykowa WASONBDOT
• 1 szt. Sonda gruntowa 25 cm WASONG25
• 1 szt. Krokodylek czerwony 1 kV 20 AK-02
• 1 szt. Futerał M-6
• 1 szt. Szelki do miernika M-1
• 1 szt. Przewód mini-USB WAPRZUSBMNIB5
• 1 szt. Bateria alkaliczna 6LR61 (1604A) 9 V WABAT9V
• 2 szt. Deklaracja sprawdzenia WADOKDS
• Instrukcja obsługi w języku polskim

Główne zalety urządzenia

• Precyzyjna lokalizacja dzięki dodatkowym akcesoriom - takim jak sonda dotykowa lub bezdotykowa, cęgi pomiarowe
• Płynne i dokładne namierzanie obiektu
• Tryb wykrywania fazy
• Współpraca odbiornika z czterema nadajnikami w tym samym czasie, by zlokalizować przerwy czy lub zidentyfikować kable
• Gniazdo słuchawkowe w odbiorniku
• Śledzenie przebiegu przewodzących rur instalacji wodnej lub CO
• Praca w szerokim zakresie napięcia znamionowego - do 500 V RMS
• Podświetlane ekrany do pracy w ciemności
• Transmisja do odbiornika stanu baterii oraz ustawień nadajnika
• Trzy poziomy wzmocnienia w nadajniku
• Automatyczny lub ręczny wybór trybów pracy
• Aktualizacja oprogramowania przez USB

W jaki sposób lokalizator przewodów i kabli ułatwi Ci pracę?

🔧 Wykrywanie i trasowanie przewodów w sufitach, ścianach i podłogach

🔧 Odnajdywanie w budynkach gniazd i łączników

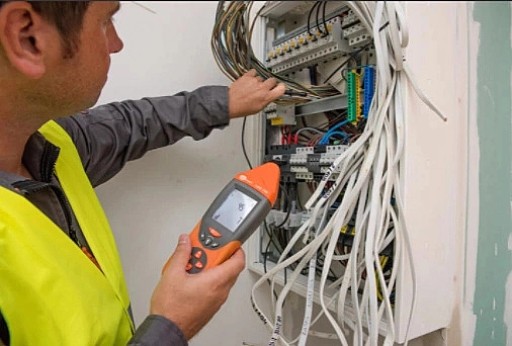

🔧 Identyfikacja zabezpieczeń w rozdzielnicy elektrycznej

🔧 Trasowanie w przewodnikach pozbawionych dostępu z zewnątrz

🔧 Bezdotykowe wykrywanie przewodów będących pod napięciem

🔧 Trasowanie rur wodociągowych, kanalizacyjnych i grzewczych przy użyciu dodatkowych sond

🔧 Trasowanie kabli ułożonych pod ziemią oraz kabli w metalowych kanałach

🔧 Lokalizacja zwarć między przewodami

Nadajnik- Budowa płyty czołowej

1- Gniazdo bananowe N nadajnika

2- Gniazdo bananowe L nadajnika.

3- Wyświetlacz stanu nadajnika i podłączonego obiektu.

4- Start/Stop nadawania sygnału. Dostęp do menu ustawień. Zatwierdzenie.

5- Zwiększenie poziomu nadawanego sygnału. Nawigacja w menu.

6- Włączenie/wyłączenie zasilania. Wyłączenie siłowe zasilania (ok. 10 s). Włączenie i wybór jasności podświetlania LCD.

7- Zmniejszenie poziomu nadawanego sygnału. Nawigacja w menu.

8- Dioda sygnalizacyjna dwukolorowa: Zielona: transmisja sygnału poprawna, Czerwona: niewłaściwa transmisja sygnału lub jej brak

Budowa wyświetlacza LCD

1- Przekroczona temperatura.

2- Uwaga wysokie napięcie.

3- Stan naładowania baterii lub akumulatora

4- Moc nadawanego sygnału.

5- Tryb nadawanego sygnału.

6- Napięcie na obiekcie. Mnemoniki menu.

7- Kod nadawanego sygnału

8- Tryb automatyczny włączony.

9- Miernik gotowy do działania

10- Menu ustawień nadajnika

Odbiornik- Budowa płyty czołowej

1- Antena pola magnetycznego i elektrycznego.

2- Latarka

3- Wyświetlacz odbiornika.

4- Przełączenie trybu lokalizacji.

5- Wybór trybu pracy odbiornika.

6- Zmiana trybu wyświetlania wartości poziomu sygnału bezwzględnie (ABS) / względnie (REL).

7- Funkcje: Włączenie / wyłączenie odbiornika. Włączenie i wybór jasności podświetlenia wyświetlacza.

8- Zmniejszanie natężenia sygnału dźwiękowego.

9- Zmiana sygnału dźwiękowego.

10- Zwiększanie natężenia sygnału dźwiękowego.

11- Ustawienia odbiornika

12- Latarka. Włączenie i wybór jasności. Przytrzymanie klawisza tryb maksymalnej jasności.

13- Gniazdo podłączenia słuchawek.

14- Gniazdo USB.

15- Gniazdo podłączenia akcesoriów

16- Pokrywa baterii

Jak zsynchronizować nadajnik z odbiornikiem?

Częstotliwość sygnału zegarowego nadajnika (nadajników), na podstawie której generowany jest sygnał lokalizacyjny, musi być taka sama jak częstotliwość sygnału zegarowego odbiornika.

Ustawienie nadajnika:

• Ułożyć urządzenia zgodnie z rysunkiem.
• Włączyć nadajnik.
• Nacisnąć i przytrzymać przycisk START.
• Przyciskami GÓRA i DÓŁ wybrać menu ustawień nadajnika.
• Zatwierdzić wybór.
• Przyciskami GÓRA i DÓŁ wybrać tryb synchronizacji.
• Zatwierdzić wybór.

Ustawienie odbiornika:

• Przytrzymując przycisk 2D/3D włączyć odbiornik naciskając przycisk ON/OF.
• Zatwierdzić wybór synchronizacji urządzeń przyciskiem LATARKA.

Rys. Ułożenie nadajnika i odbiornika podczas synchronizacji

Jak znaleźć miejsce zwarcia przewodów?

✔️ Upewnij się, że do gniazda w obwodzie nie są podłączone żadne urządzenia

✔️ Podłącz nadajnik do gniazda i wybierz tryb automatycznego doboru AU lub dobierz ręcznie tryb UI

✔️ Naciśnij START, aby rozpocząć nadawanie sygnału

✔️ Użyj przycisku wyboru, aby w odbiorniku ustawić funkcję IAnt

✔️ Lokalizacja zwarcia w przewodzie

✔️ Po minięciu możliwego miejsca zwarcia siła sygnału wyświetlana w odbiorniku wyraźnie osłabnie.

Dane Techniczne

Ogólne:

• Zasilanie nadajnika: 4 x bateria alkaliczna AA lub 4 x akumulatorek Ni-MH
• Zasilanie odbiornika: bateria alkaliczna 9 V
• Temperatura robocza: -10°C...+50°C

Możliwości maksymalne:

• Maksymalne napięcie pracy nadajnika: 500 V RMS
• Maksymalna głębokość położenia badanego obiektu: (tryb “I”) 2 m
• Maksymalny zasięg bezdotykowej sondy neonowej: w powietrzu 50 cm, w betonie 5 cm

Bezpieczeństwo elektryczne:

• rodzaj izolacji: podwójna, zgodnie z PN-EN 61010-1
• kategoria pomiarowa nadajnika: CAT III 600 V wg PN-EN 61010-1
• stopień ochrony obudowy: nadajnika wg PN-EN 60529 IP67
• stopień ochrony obudowy: odbiornika wg PN-EN 60529 IP40
