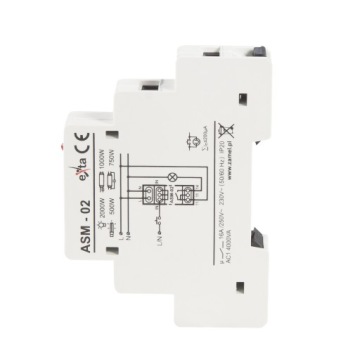

AUTOMAT SCHODOWY 230 V AC NA SZYNĘ DIN ZAMEL TYP: ASM-02 Z FUNKCJĄ PRZECIWBLOKADY

• Producent: Zamel
• Oznaczenie producenta: ASM-02
• Rodzaj: przekaźniki modułowe
• Zaciski zasilania: L, N
• Zaciski układu wyzwalania: IN, IN, IN
• Napięcie znamionowe Un: 230 V~
• Prąd sterujący układu wyzwalania: 300 µA
• Wymiary: 90 x 17,5 x 66 mm
• Tolerancja spadku / wzrostu mocy: -15% - +10%
• Liczba modułów 18mm: 1
• Rodzaj zestyku: NO (styk zwierny)
• Parametry styku: 1NO - 16 A / 250 V AC1 4000 VA
• Czas załączenia odbiornika: 2 s ÷ 10 min (potencjometr obrotowy)
• Kontrolka przekaźnika: dioda LED czerwona
• Częstotliwość znamionowa: 50/60 Hz
• Pobór energii: 35mA
• Montaż: szyna 35 mm (TH35/DIN)
• Maks. przekrój przewodów podłączeniowych: 2,5 mm²
• Stopień ochrony: IP20
• Temperatura pracy: -20°C ÷ +45°C
• Certyfikaty: CE, LVD, RoHS, WEEE
• Normy: PN/EN 60669-1, PN/EN 50581

OPIS PRODUKTU

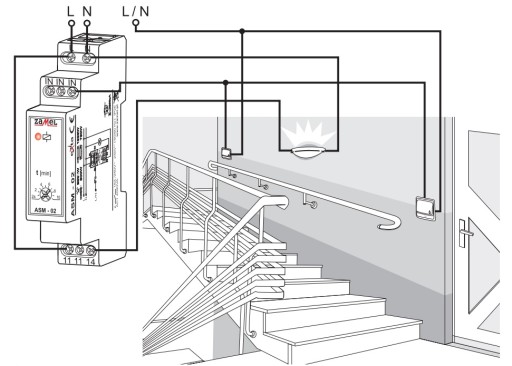

Automat schodowy ASM-02 służy do sterowania oświetleniem na korytarzach lub klatkach schodowych. Po wyzwoleniu układu, załącza on oświetlenie na czas ustawiony przez użytkownika, po czym następuje automatyczne wyłączenie. Czas pracy może być płynnie regulowany w zakresie od 2 s do 10 min przy pomocy potencjometru znajdującego się na panelu czołowym automatu. Automat wyposażony jest w funkcję przeciwblokady. Automat schodowy ASM-02 można stosować również jako przekaźnik czasowy realizujący funkcję opóźnionego wyłączenia.

CECHY FUNKCJONALNE PRODUKTU:

• Sterowanie oświetleniem na klatkach schodowych
• współpraca z przyciskami jednobiegunowymi podświetlanymi
• wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A,
• płynna regulacja czasu załączenia w zakresie od 2 s do 10 min,
• funkcja przeciwblokady
• obudowa jednomodułowa,
• kontrolka stanu zasilania/przekaźnika – dioda LED czerwona,
• współpraca z siecią 4- przewodową,
• montaż na szynie TH 35.
