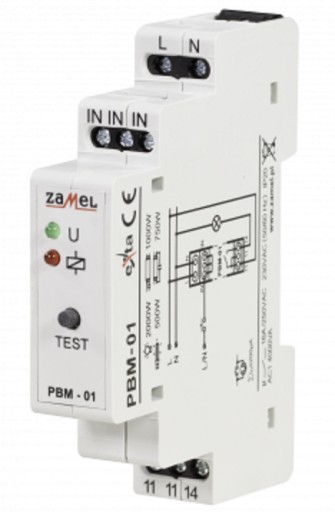

ZAMEL БИСТАБИЛЬНОЕ РЕЛЕ 16A 24V 1Z PBM-01/24V

PRZEKAŹNIK BISTABILNY 24V AC/DC TYP: PBM-01/24V ZAMEL EXTA NA SZYNĘ

• Producent: Zamel
• Oznaczenie producenta: PBM-01/24V
• Rodzaj: przekaźnik bistabilny
• Zaciski zasilania: -/~ , +/~
• Znamionowe napięcie zasilania: 24 V AC/DC
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 20 mA
• Kontrolka napięcia zasilania: dioda LED zielona
• Zaciski układu wyzwalania: IN, IN, IN
• Prąd sterujący układu wyzwalania: 200 µA
• Kontrolka przekaźnika: dioda LED czerwona
• Kontrola działania przekaźnika: przycisk TEST
• Parametry styków przekaźnika: 1NO - 16 A / 250 V AC1 4000 VA
• Liczba zacisków przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ +45 °C
• Mocowanie obudowy: szyna TH 35
• Stopień ochrony obudowy: IP20
• Wymiary: 90x17,5x66 mm
• Certyfikaty: CE, RoHS, LVD, WEEE
• Normy: PN-EN 60669-1; PN-EN 60669-2-1 PN-EN 61000-4-2,3,4,5,6,11

Przekaźnik bistabilny PBM-01 służy do sterowania oświetleniem lub dowolnym innym urządzeniem za pomocą równolegle podłączonych przycisków jednobiegunowych. Kolejne naciśnięcia dowolnego z przycisków powodują załączenie lub wyłączenie urządzeń podłączonych do zacisków wyjściowych. Zastosowanie układu daje możliwość stworzenia „inteligentnych” systemów sterowania oświetleniem.

CECHY FUNKCJONALNE PRODUKTU:

• Bistabilne (dwustanowe) sterowanie oświetleniem,
• wyzwalanie układu z przewodu L lub N,
• dwużyłowa instalacja sterująca
• montaż na szynie TH 35.
• kontrolka napięcia zasilania - dioda LED zielona,
• praca z wieloma przyciskami jednobiegunowymi podświetlanymi,
• wyjście przekaźnikowe - jeden styk zwierny o maksymalnej obciążalności 16 A,
• kontrolka stanu przekaźnika - dioda LED czerwona
• funkcja TEST
• obudowa jednomodułowa.
