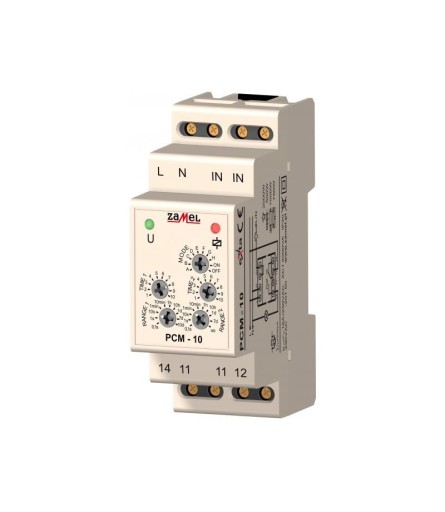

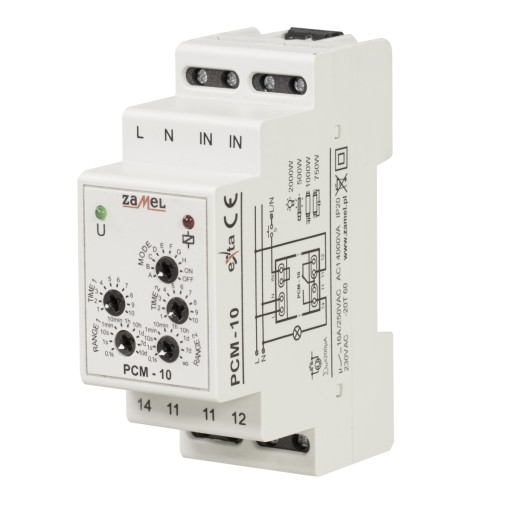

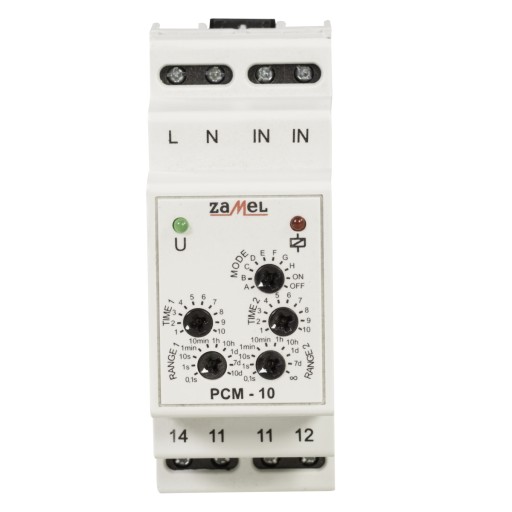

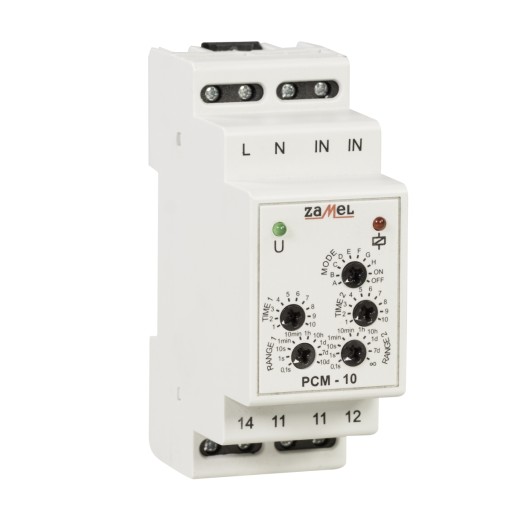

МНОГОФУНКЦИОНАЛЬНОЕ РЕЛЕ ZAMEL 230В EXTA PCM-10

PRZEKAŹNIK CZASOWY WIELOFUNKCYJNY, NO/NC 16A 230V, TYP: PCM-10, ZAMEL EXTA, NA SZYNĘ

• Producent: Zamel
• Oznaczenie producenta: PCM-10
• Rodzaj: przekaźnik czasowy
• Zaciski zasilania: L, N
• Znamionowe napięcie zasilania: 230 V AC
• Tolerancja napięcia zasilania: -15 ÷ +10 %
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór prądu: 35 mA
• Zaciski wyzwalania zewnętrznego: IN, IN (wyzwalane z L lub N)
• Prąd wyzwalania: 510 μA
• Zakres nastaw czasu t1: 0,1 s ÷ 100 dni (skokowo+płynnie)
• Zakres nastaw czasu t2: 0,1 s ÷ ∞ (skokowo+płynnie)
• Liczba trybów pracy: 10
• Dokładność odmierzania czasu: 0,2 %
• Kontrolka napięcia zasilania: dioda LED zielona
• Kontrolka przekaźnika: dioda LED czerwona
• Parametry styków przekaźnika: 1NO/NC - 16 A / 250 V AC1 4000 VA
• Liczba przewodów przyłączeniowych: 8
• Przekrój przewodów przyłączeniowych: 0,2 ÷ 2,50 mm2
• Temperatura pracy: -20 ÷ +60 °C
• Mocowanie obudowy: szyna TH 35
• Stopień ochrony obudowy: IP20
• Wymiary: 90x35x66 mm
• Certyfikaty: CE, RoHS, LVD, WEEE
• Normy: PN-EN 60669-1; PN-EN 60669-2-1 PN-EN 61000-4-2,3,4,5,6,11

Wielofunkcyjny przekaźnik czasowy PCM-10 służy do realizacji funkcji czasowych w układach automatyki i sterowania. Urządzenie posiada 10 niezależnych trybów pracy wyzwalanych napięciem zasilającym lub zewnętrznym impulsem wyzwalającym (pochodzącym z linii L lub N). Cechuje go bardzo szeroki zakres nastaw dwóch czasów t1 i t2 oraz funkcje stałego załączenia i wyłączenia. Przekaźnik realizuje na bieżąco zmianę nastawy trybu pracy oraz czasów.

CECHY FUNKCJONALNE PRODUKTU:

• 10 trybów pracy (wyzwalanie zewnętrzne lub od napięcia zasilania),
• nastawiane dwa zakresy czasów,
• funkcje stałego załączenia lub wyłączenia
• sygnalizacja napięcia zasilania - dioda LED zielona,
• szeroki przedział nastaw czasu,
• wyjście przekaźnikowe jeden styk przełączny o maksymalnej obciążalności 16 A,
• sygnalizacja stanu przekaźnika i odmierzania czasu- dioda LED czerwona,
• duża dokładność odmierzanego czasu,
• obudowa dwumodułowa
