Угловой крепежный элемент 50x150x35 2,5MM

KĄTOWNIK ŁĄCZNIKOWY KL3

Wymiar: 50mm x 150mm x 35mm x 2,5mm

Kątownik  50x150x35x2,5

• Model: KL3
• Wymiary: A:50, B:150, C: 35, D: 2,5mm
• Powłoka: blacha ocynkowana Z275
• Ochrona antykorozyjna
• Nośność: 14,90 kN
• Zapewniają mocne i estetyczne łączenia elementów konstrukcyjnych
• Certyfikat CE - 1488

Podstawowe kątowniki do łączenia drewna z drewnem, betonem lub stalą. Różne wielkości otworów zwiększają ich uniwersalność i umożliwiają montaż na różnych rodzajach łączników trzpieniowych.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Kątowniki wykonane zostały z blachy stalowej ocynkowanej o grubości 2.5 mm.

Parametry:

• długość: 50mm
• wysokość: 150mm
• szerokość: 35mm
• grubość blachy: 2,5mm
• materiał: - DX 51D+ Z275
• ochrona antykorozyjna: - cynk
• ilość otworów: 16 otworów Ø 5mm, 4 otwory Ø 11mm

Mocowanie:

• gwoździe pierścieniowe ANCHOR Ø 4mm
• wkręty ciesielskie do łączników
• wkręty do drewna Ø 5mm, Ø10mm
• śruby rozporowe M10,
• kotwy do betonu M10,

Na pozostałych aukcjach dostępne są inne rodzaje łączników

Kątowniki posiadają:

1. Europejską Aprobatę Techniczną
2. Deklaracja Właściwości Użytkowych
3. Certyfikat Zgodności Zakładowej Kontroli Produkcji

Wszystkie oferowane przez nas elementy można bez obaw stosować w budownictwie zgodnie z deklarowanym przeznaczeniem.

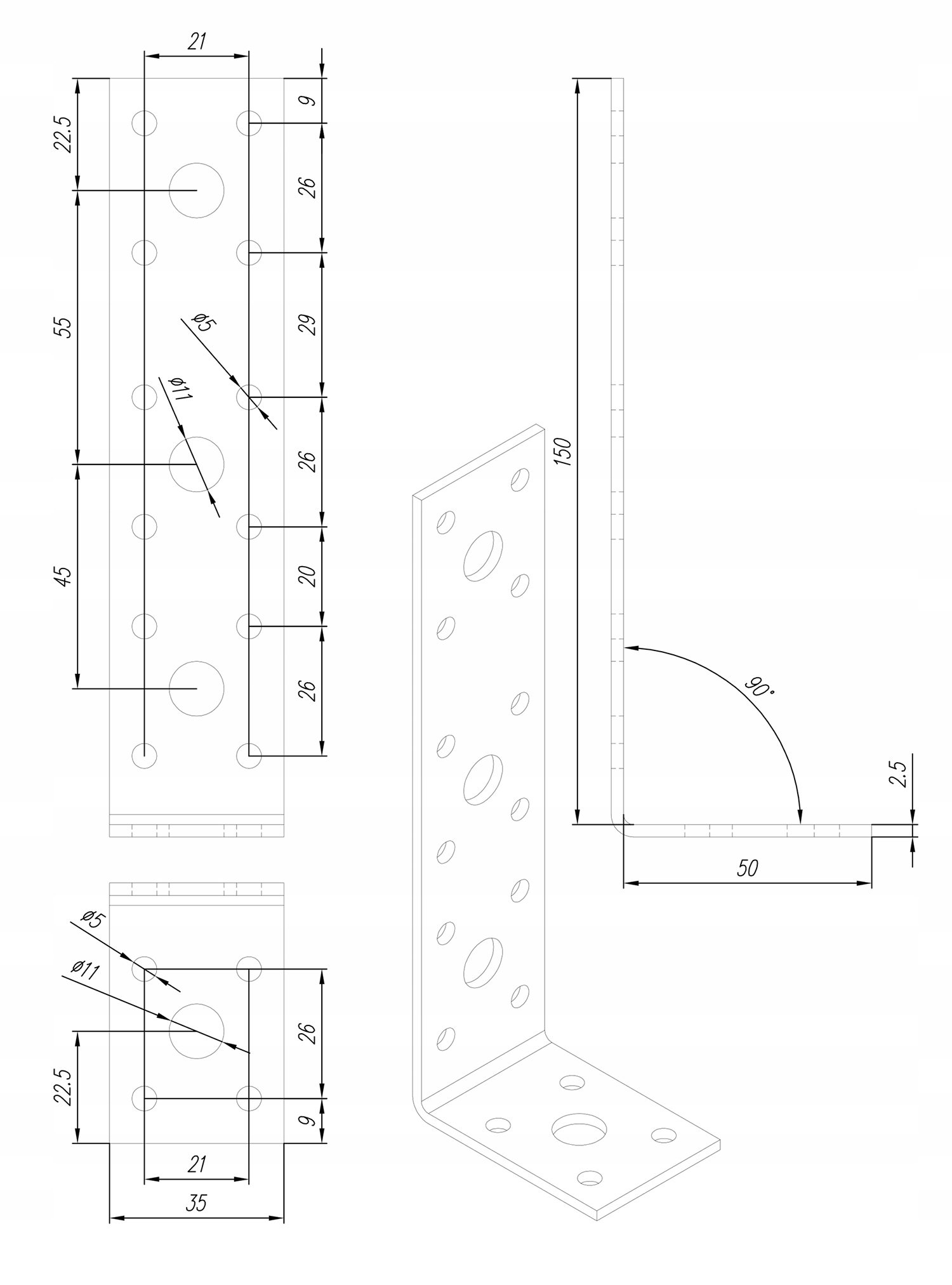

Rysunek techniczny

Pozostałe wymiary

• KL1 - 50 x 50 x 35 x 2,5 [mm]
• KL2 - 70 x 70 x 55 x 2,5 [mm]
• KL3 - 50 x 150 x 35 x 2,5 [mm]
• KL4 - 90 x 90 x 65 x 2,5 [mm]
• KL5 - 105 x 105 x 90 x 2,5 [mm]
• KL6 - 102 x 102 x 35 x 2,5 [mm]

Zastosowanie
