Zestaw fotowoltaiczny do grzania wody w bojlerach 4000W - 4 x PV

Zestaw składa się z 4 paneli monokrystalicznych PV TRINA Solar VERTEX S+ o mocy 445W każdy, przetwornicy ECO SOLAR BOOST EVO MPPT-4000 4KW oraz kompletnego okablowania o długości 30 metrów zakończonego z obu strony złączami MC4.

Przetwornice z serii ECO Solar Boost EVO to nowa generacja znanych i cenionych urządzeń, umożliwiających bezpośrednie wykorzystanie paneli fotowoltaicznych do zasilania urządzeń grzewczych. Zostały zaprojektowane w oparciu o wieloletnie doświadczenie naszych inżynierów oraz cenne uwagi klientów. Dodatkowo, dzięki wsparciu sztucznej inteligencji w procesie projektowania, charakteryzują się jeszcze większą niezawodnością.

Seria EVO oferuje wyjście AC o maksymalnym prądzie 16 A oraz udoskonalony algorytm pracy, dzięki któremu przetwornica radzi sobie doskonale nawet w warunkach niskiego nasłonecznienia, szczególnie podczas wschodu i zachodu słońca.

Przetwornica ECO Solar Boost EVO umożliwia zasilanie urządzeń grzewczych, takich jak bojlery, grzejniki, grzałki elektryczne, promienniki podczerwieni (IR) czy maty grzewcze, bezpośrednio z paneli PV.

Budowa systemu jest prosta i wymaga jedynie przetwornicy, kilku standardowych paneli PV o mocy 400–700 W, połączonych szeregowo lub szeregowo-równolegle, o łącznym napięciu w zakresie 120–300 V (Voc @ 25°C), oraz odbiornika energii z grzałką o mocy 200–4000 W.

Prąd stały wytwarzany przez panele fotowoltaiczne, którym nie można bezpośrednio zasilać urządzeń grzewczych, jest w przetwornicy przekształcany w prąd przemienny, umożliwiający bezpieczne zasilanie urządzeń grzewczych.

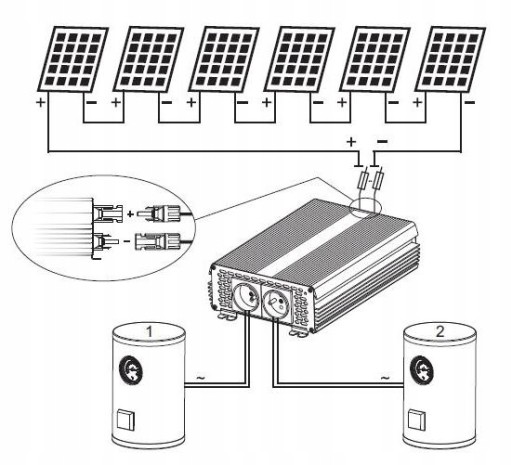

Przetwornica posiada wyjście priorytetowe nr 1 oraz wyjście zależne nr 2.

Umożliwia to podłączenie dwóch urządzeń grzewczych, np. dwóch bojlerów. Pierwszy z nich nagrzewany jest w pierwszej kolejności, natomiast drugi rozpoczyna pracę w momencie, gdy termostat pierwszego urządzenia przerwie pobór energii z przetwornicy.

UWAGA ! - Urządzenia grzewcze z regulatorami elektronicznymi mogą być zasilane tylko z wyjścia numer 1.

Wyjście numer 2 przeznaczone jest wyłącznie do obsługi grzałek z termostatem bimetalicznym.

PRZETWORNICA SŁUŻY TYLKO I WYŁĄCZNIE DO ZASILANIA GRZAŁEK.

Maksymalna moc wyjściowa przetwornicy: 4000W

Przewody solarne posiadają zaprasowane złącza MC4. Wystarczy tylko podłączyć przygotowane przewody.

PARAMETRY Przetwornicy:

• Napięcie wejściowe (DC): 120 V ÷ 350 V
• Napięcie wyjściowe RMS (AC): 120 V ÷ 250 V
• Częstotliwość napięcia wyjściowego: 50 Hz
• Przebieg napięcia wyjściowego: modyfikowana sinusoida
• Maksymalna moc: 4000 W
• Maksymalny prąd: 16A
• Punkt przełączenia na sieć / panele: 40 V / 80 V (±5 %)
• Połączenie paneli PV: szeregowe lub szeregowo-równoległe
• Wejściowe złącze zasilania DC: MC4 - 1 kpl
• Gniazdo wyjściowe AC: typ E (z bolcem) - 2 szt.
• Temperatura pracy: -25 °C ÷ 55°C
• Sprawność: > 97 %
• Chłodzenie: aktywne (automatyczna regulacja)
• Stopień ochrony (IP): IP21
• Funkcja MPPT: tak
• Zabezpieczenie termiczne: 80 °C
• Zabezpieczenie przeciążeniowe: tak
• Zabezpieczenie zwarciowe: tak
• Zabezpieczenie nadnapięciowe: tak
• Obsługa obciążeń rezystancyjnych: tak
• Obsługa obciążeń pojemnościowych: nie
• Obsługa obciążeń indukcyjnych: nie
• Obudowa: aluminium
• Wymiary (dł. sz. wys.): 315 x 170 x 80 [mm]
• Waga: 1,9 kg

Panele TRINA Solar VERTEX S+ 445W

PARAMETRY PANELI:

• Moc maksymalna Pmax: 445W
• Napięcie jałowe Voc: 52,6V
• Prąd zwarciowy Isc: 10,71A
• Napięcie mocy maksymalnej: 44,3V
• Natężenie mocy maksymalnej: 10,05A
• Sprawność: 22,3 %
• Wymiary: 1762x1134x30 mm
• Waga: 21,0kg
• Ogniwa: Monokrystaliczne
• Szyba przód/tył

Panele monokrystaliczne to idealne rozwiązanie dla osób, które szukają wydajnych i estetycznych modułów fotowoltaicznych. Dzięki wysokiej sprawności (nawet do 23%) generują więcej energii, zajmując mniej miejsca. Jednolity, elegancki wygląd sprawia, że świetnie komponują się z każdym dachem, a ich trwałość zapewnia niezawodność przez długie lata – nawet po 25 latach zachowują wysoką wydajność. Działają efektywnie nawet przy słabszym słońcu czy częściowym zacienieniu, co czyni je wszechstronnym wyborem.

Panele TRINA Solar VERTEX S+ 445W posiadają podwyższone napięcie robocze w porównaniu do paneli Bifacial. Pozwala to uzyskać wyższe napięcie na grzałce w tych samych warunkach nasłonecznienia.

Zestaw zawiera:

• 4 x monokrystaliczne panele PV TRINA Solar VERTEX S+ o mocy 445W

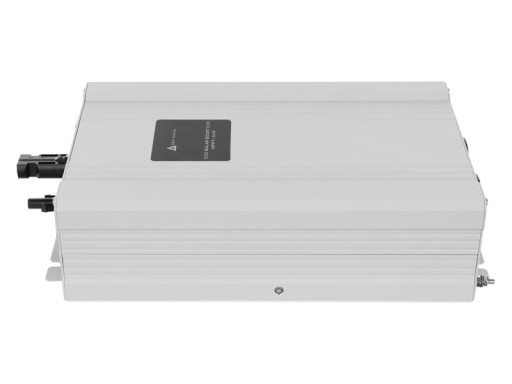

• Przetwornica Solarna ECO SOLAR BOOST EVO MPPT-4000 4KW

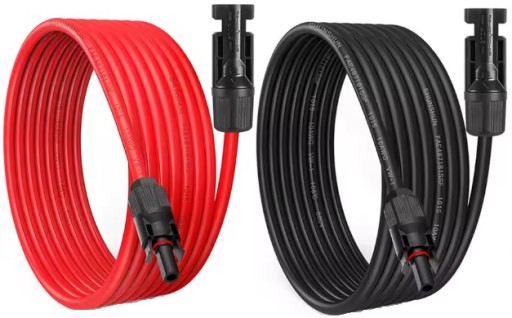

• komplet przewodów 30 metrów ze złączami (30 mb czerwonego + 30 mb czarnego)
• instrukcję instalacji

Transport na palecie

Dla zapewnienia maksymalnego bezpieczeństwa podczas transportu zestaw wysyłany jest na palecie.
