Шаблон для фрезерования полос - Gola/Gola-e/Volpato

Szablon służy do frezowania otworów pod listwy poziome firmy Gola.

Dostępne wersje do profili (należy wybrać jeden rodzaj):

1. Gola - profil C ma wymiar 73x26mm
2. Gole-e - profil C ma wymiar 70x24mm
3. Gola Volpato - profil C ma wymiar 66.4x25mm

UWAGA: W informacjach do zamówienia proszę wpisać pod który profil ma być przygotowany szablon - np. "Nr. 1"

W przypadku braku informacji zostawie wysłany szablon Nr 1 - Gola 73x26mm

Do frezowania niezbędny jest frez z łożyskiem.

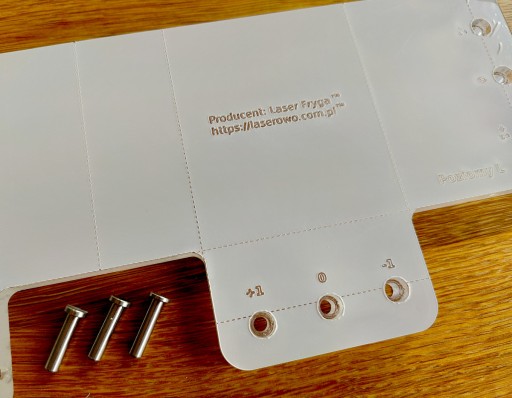

Nowa wersja przyspiesza pracę dzięki pozycjonowaniu na trzpienie o średnicy 5mm, z trzema dostępnymi głębokościami -1,0,+1mm.

Dzięki liniom na szablonie (początek, koniec i środek profilu C) można go pozycjonować również do oznaczeń na płycie.

Wymiary szablonu 312x140 mm - profile obydwu otworów (C i L), polecana dla frezarek ze stopą o średnicy do 160mm,

Na innych aukcjach są dostępne wersje powiększone szablonu, dla frezarek o stopie o średnicy większej od 160mm.

Dzięki zastosowaniu bezbarwnego plexi można bardzo łatwo umieścić szablon we właściwym miejscu.

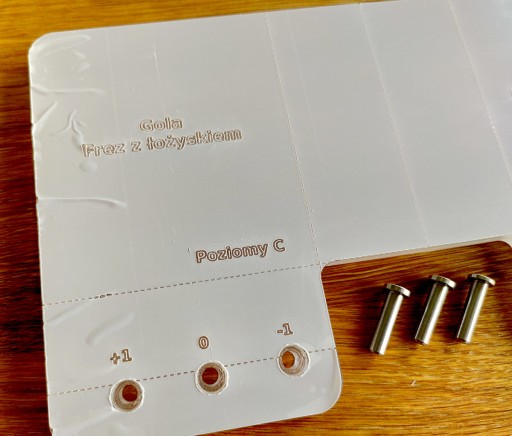

Pozycjonowanie do krawędzi formatki odbywa się za pomocą trzpieni z kołnierzem które chowają się w plexi. Dzięki temu nie ma konieczności usuwania pinów przed frezowaniem.

Wymiary szablonu: 312x180mm.

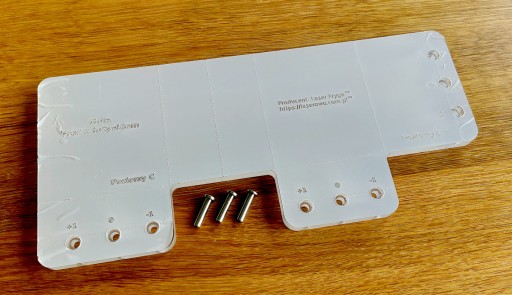

W zestawie 3 piny do pozycjonowania szablonu.

Plexi bezbarwna o grubości 10mm.

Uwaga 1: Szablon na zdjęciach ma przyklejoną z obydwu stron folię ochronną.
