GM328 ЗАВЕРШЕННЫЙ МАЛЫЙ ЭКРАННЫЙ

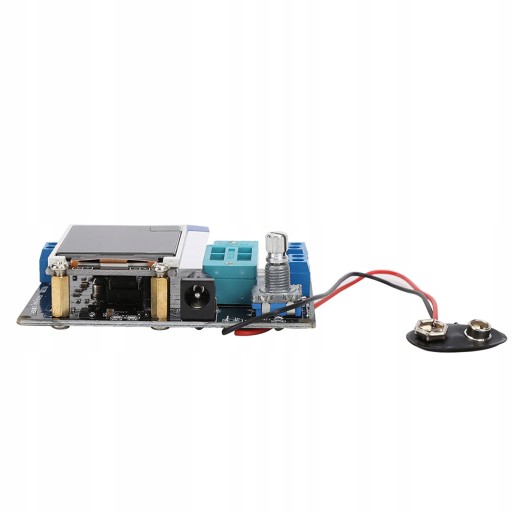

Specyfikacja:Typ artykuu: tranzystorowy GM328

Materia: tworzywo sztuczne

kolor: Czarny

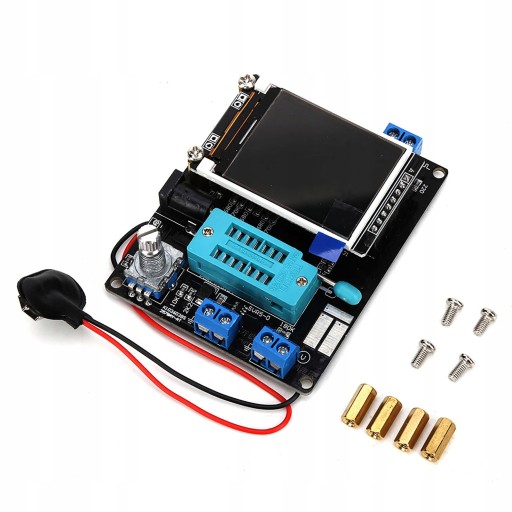

Lista pakietów:1 x tranzystorów

4 x śruba

4 x miedziana duga nakrętka

Funkcja:1.Zastosowanie mikrokomputera jednoukadowego ATMG328P DIP-28 z blokiem IC.

2.Wyświetlacz wykorzystuje kolorowy wyświetlacz o rozdzielczości 160x128 pikseli, penoekranowe znaki 8x20, 16-bitową gębię kolorów, graficzne elementy wyświetlacza symboli.

3.Obrotowy przeącznik kodowania, pomiar za pomocą jednego przycisku, automatyczne wyączanie.

4.Automatyczne wykrywanie tranzystorów NPN i PNP, FET, diod, podwójnych diod, tyrystorów, dlatowników sterowanych silikonem, automatyczna identyfikacja wyprowadzeń powyższego tranzystora.

5.Zbadaj wspóczynnik wzmocnienia prądu wspólnego emitera dy NPN i PNP, napięcie progowe baza-emiter, prąd upywu kolektor-emiter przy wyączaniu.

6.Identyfikacja tranzystorów Darlingtona na podstawie napięcia progowego dy baza-emiter i wysokoprądowego wspóczynnika wzmocnienia.

7.Wykryj dę mocy i wbudowane diody zabezpieczające FET.

8.Zbadaj progowe napięcie wączenia bramka-źródo FET, rezystancję wączenia dren-źródo, pojemność bramka-źródo.

9.Może mierzyć do 2 rezystorów na raz, więc można również zmierzyć regulowane rezystory trzech stóp. Jeśli regulowany rezystor jest ustawiony na punkt końcowy, można zmierzyć tylko jedną wartość rezystancji.

10.Rezystancja jest mierzona z maksymalną rozdzielczością 0,01 ohm. Może mierzyć do 50Mohm.

11.Zakres pomiaru kondensatora od 25pF do 100mF z rozdzielczością 1pF.

12.W przypadku kondensatorów większych niż 90 nF jednocześnie mierzona jest równoważna rezystancja szeregowa (ESR). Rozdzielczość równoważnej rezystancji szeregowej wynosi do 0,01 ohm.

13.Dla kondensatorów większych niż 5000pF wyświetlana jest również szybkość spadku napięcia po naadowaniu. Ta wartość może odzwierciedlać wspóczynnik jakości (wartość Q) kondensatora.

14.Zmierz maksymalnie dwie diody jednocześnie, pokazując ich dodatnie i ujemne napięcie wączenia.

15.Dioda LED jest również pokazana jako graficzny symbol diody, która ma znacznie wyższe napięcie zaączenia niż normalna dioda.

16.Dioda stabilizująca napięcie o napięciu wstecznym przebicia niższym niż 4,5 V może być również wykryta i wyświetlona jako symbol podwójnej diody. Bieguny dodatnie i ujemne mają symbol diody o napięciu wączania okoo 700mV, a napięcie wączania odpowiadające drugi symbolowi diody jest wartością regulowaną. Więc nie mierz jednocześnie normalnej diody i diody stabilizującej napięcie.

17.Podczas testowania pojedynczej diody jednocześnie sprawdzana jest pojemność zącza zwrotnego zącza PN. Można również przetestować pojemność zącza PN tranzystora. W tym momencie można umieścić tylko bazę i emiter tranzystora lub bazę i kolektor w tym samym czasie.

18.Można również przetestować kondensatory poniżej 25pF. Ten test wymaga najpierw przygotowania kondensatora 30 pF, najpierw przetestowania kondensatora 30 pF, a następnie zmierzenia kondensatora, który ma być testowany równolegle z nim, i odjęcia zmierzonej wartości kondensatora 30 pF od wyniku.

19.Indukcyjność jest mierzona jednocześnie dla rezystorów do 2100 ohm, mierząc od 0,01 mH do 20 H.

20.Proces testowania trwa okoo 2 sekund, a duże kondensatory i cewki indukcyjne trwają dużej.

21.Dodatkowe funkcje obejmują pomiar częstotliwości, pomiar napięcia, generator fal dlatokątnych, generator PWM, dekodowanie pilota na podczerwień, kod pilota na podczerwień, test czujnika temperatury DS18B20, test czujnika temperatury i wiotności DHT11, wybór koloru, kalibracja debugowania, ciągy test itp. .

22.Zakres pomiaru częstotliwości wynosi od 1 Hz do 1 MHz lub więcej. Gdy zmierzona częstotliwość jest mniejsza niż 25kHz, okres można wyświetlić z rozdzielczością 0,001mHz.

23.Pomiar napięcia stNaAego do 50V.

24.Wyprowadź jeden sygna dlatokątny, dostępnych jest wiele opcji częstotliwości, najwyższa częstotliwość wyjściowa to 2 MHz.

25.Wyprowadź sygna impulsowy o staej częstotliwości, regulowany cykl pracy (PWM), regulacja cyklu pracy od 1 do 99.

26.Oddzielna funkcja testu pojemności, metodą testową jest pomiar ciągy. W przypadku kondensatorów 2uF-50mF można go zmierzyć bezpośrednio w jego obwodzie. (Obwód, w którym znajduje się mierzony kondensator, musi być wyączony, a mierzony kondensator musi być cakowicie rozadowany.)

27. Tyrystory i dlatownik sterowany silikonem mogą rozpoznawać tylko swoje piny, a także wymagają, aby tyrystor lub dlatownik sterowany silikonem mia niższy prąd wyzwalania niż może zapewnić . może dostarczyć tylko do 6mA prądu wyzwalającego.

28. Dekodowanie i kodowanie pilota na podczerwień obsuguje formaty kodowania dla ukadów TC9012 i upD6121.
