КОЛЛЕКТОР, ВОДОУЛОВИТЕЛЬ 80-105 ФИЛЬТР ДОЖДЕВОЙ ВОДЫ B

ZBIERACZ WODY Z FUNKCJĄ ZIMA-LATO, DO WODY Z RURY SPUSTOWEJ 80-105 MM Z FILTREM, WYLOT 1" DO ZBIORNIKA NA DESZCZÓWKĘ

Kolor: brązowy

• Zbieracz można zastosować do rur spustowych PCV i metalowych o średnicy : 80 mm, 87 mm, 90 mm, 100 mm, 105 mm
• Szybka i prosta zmiana użytkowania z okresu letniego na zimowy i odwrotnie, funkcja zima - lato
• Wysoki współczynnik sprawności, przechwytuje do 95% wody deszczowej
• Filtr stożkowy przychwytuje liście i większe zabrudzenia, a jego specjalna budowa ułatwia spadanie ich w dół rurą spustową
• Wysokiej jakości plastik, mrozoodporny i wytrzymały na promieniowanie UV
• Łatwy i szybki montaż — bez demontowania rury spustowej
• Atrakcyjny i elegancki design
• Króciec wyjściowy zbieracza o średnicy 25,4mm 1"

Zbieracz wody deszczowej

Narynnowy zbieracz wody deszczowej uniwersalny

Zbieracze wody służą do zbierania wody deszczowej z rur spustowych do zbiorników naziemnych.

Zbieracze uniwersalne, pasują do rur o średnicach w zakresie 80 - 105 mm oraz rur z dowolnego materiału, tj. zarówno plastikowych jak i metalowych. Zbieracze można montować na już istniejącej instalacji bez konieczności zdejmowania rury. Zbieracz posiada wbudowany filtr. Zbieracz posiada nastawę lato / zima przez obrócenie kopułki. Nastawa zima powoduje odcięcie dopływu wody do zbiornika.

Do zbieracza należy dokupić: podłączenie do zbiornika 1" (dostępny na innych naszych aukcjach).

BUDOWA ZBIERACZA:

1. Przyłącze do rur spustowych 80 - 105mm,
2. Przestawianie z eksploatacji letniej na zimową
3. Łatwy do oczyszczenia kosz filtra
4. Zintegrowane przyłącze węża 25,4 mm (1")
5. Przyłącze do rury spustowej, miejsce po cięciu piłą jest zakryte

1. Montaż zbieracza na rurze spustowej.

2. Wysokość podłączenia zbieracz wyznacza maksymalny poziom wody w zbiorniku.

Rys.1 Woda deszczowa jest odprowadzana do zbiornika .

Rys.2 Maksymalny poziom napełnienia zbiornik równa się wysokość przelewu.

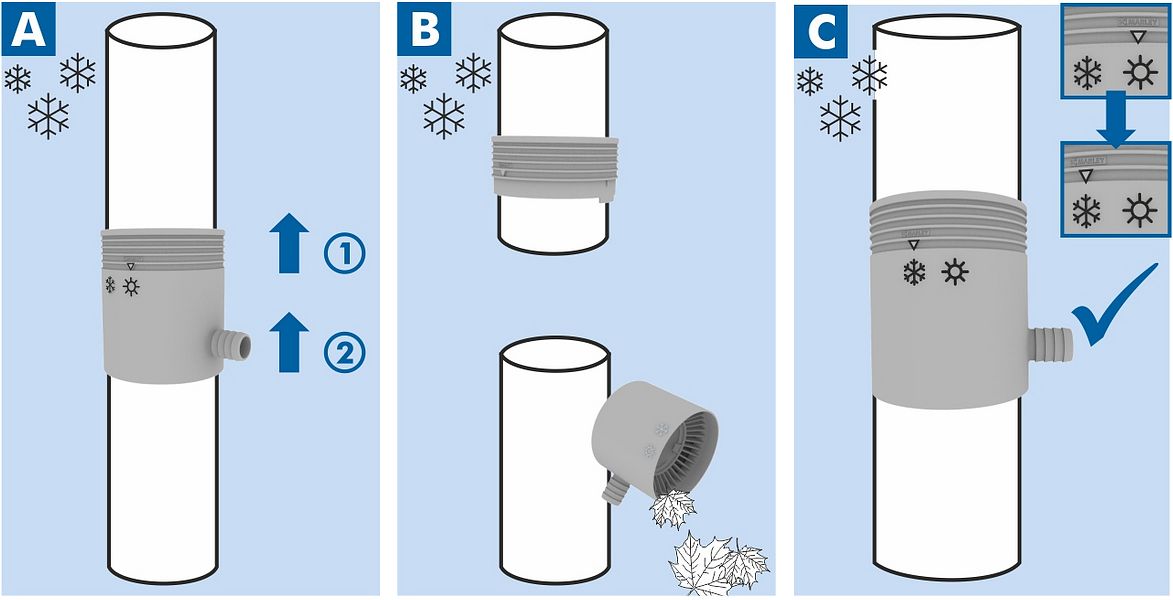

FUNKCJA LATO / ZIMA  -  PROSTA ZMIANA UŻYTKOWANIA Z OKRESU LETNIEGO NA ZIMOWY.

A) Odłączyć górną część zbieracza  wody od części dolnej i przesunąć ją do góry (1). Zdjąć dolną część z rury spustowej (2).

B) Usunąć z filtra zgromadzone liście i większe zabrudzenia. W celu dokładnego wyczyszczenia zbieracza deszczówki można wyjąć też sam kosz filtra.

C) Ponownie nałożyć część dolną, połączyć część górną i dolną, przekręcając przy tym strzałkę na górnej części na symbol płatka śnieżnego - funkcja zima. W tym ułożeniu woda deszczowa płynie tylko rurą spustową do odpływu. W tym ustawieniu jedna zaślepka zamyka wyjście zbieracza, a druga otwiera odpływ z wewnętrznej rynienki tak by woda deszczowa nie gromadziła się w zbieraczu (cała spływała rurą spustową).

Szybki i łatwy montaż — bez demontowania rury spustowej. Uniwersalne zastosowanie w rurach spustowych pcv i metalowych o średnicy od 80 do 105 mm.

1. Zaznaczyć górną krawędź zbieracza deszczówki na rurze spustowej, 95 mm pod 2. znakowaniem.

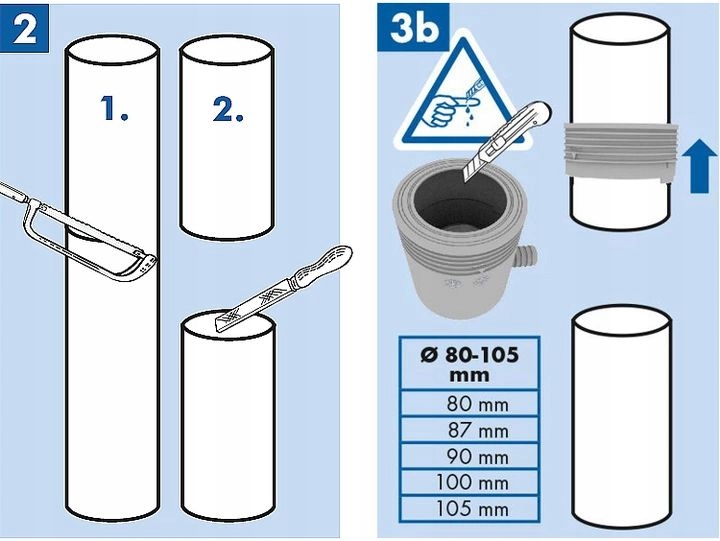

2. Przeciąć (1) rurę spustową w zaznaczonych miejscach i dokładnie ją ogratować (2) w celu uzyskania maksymalnej wydajności zbierania.

3b. Starannie przyciąć (np. nożykiem) górną część zbieracza (są już przygotowanie perforowane okręgi o średnicy: 80, 87, 90,100, 105 mm) do wymiarów średnicy zewnętrznej rury spustowej i nasunąć ją na górną rurę spustową.

4. Dolną część zbieracza nasunąć na dolną rurę spustową (1). Połączyć na wcisk górną i dolną część zbieracza na wodę deszczową (2)

5. Gotowe! Łapacz deszczówki jest od razu gotowy do użycia.
