ПЛАТА ПИТАНИЯ ДЛЯ КОНДЕНСАТОРОВ 2Х 25ММ

PŁYTKA ZASILACZA POD KONDENSATORY 2X 25MM

Płytka zasilacza niestabilizowanego pod kondensatory 2x25mm.

Raster dla dwóch kondensatorów 25mm to od 8 do 13mm.

Ewentualnie można zastosować jeden kondensator o średnicy od 35mm do maksymalnie 50mm.

Do płytki pasują kondensatory z wyprowadzeniami typu SNAP-IN.

Płytka posiada wlutowane elementy:

- mostek prostowniczy 10A KBU1010,

- gniazda zaciskowe (raster 5mm),

- dioda LED,

- rezystor 4k7,

- kondensator 100nf.

Wymiary PCB: 86mm x 26mm

Grubość laminatu FR4 - 1,6mm

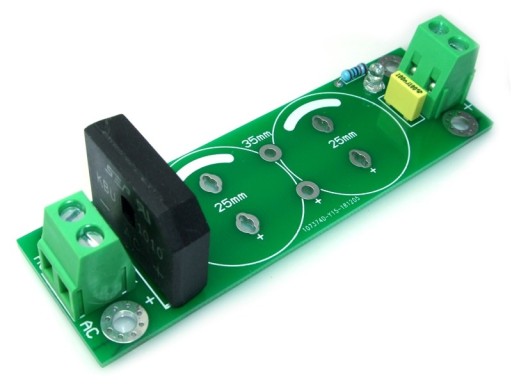

Płytka zasilacza ze złączami i mostkiem do kondensatorów o średnicy 25mm.
